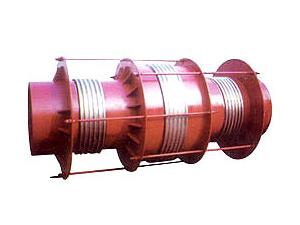

供应:直管压力平衡波纹补偿器(ZYP型)
发布日期:2017-7-31 9:54:13
项目联系人:卜经理
项目电话:13803458726
17
【内容摘要】用途: 直管压力平衡波纹补偿器又称波纹伸缩器、压力平衡波纹膨胀节、波纹补偿器。 补偿系统中的轴向位移,内压推力自身平衡,本品可用于不宜设置固定支架的高物位直管线或大直径管线中。
用途:

直管压力平衡波纹补偿器又称波纹伸缩器、压力平衡波纹膨胀节、波纹补偿器。

补偿系统中的轴向位移,内压推力自身平衡,本品可用于不宜设置固定支架的高物位直管线或大直径管线中。
产品轴向补偿量:
60mm-300mm。

型号示例:


举例:0.6ZYP500×8/6-JB
表示公称通径为500,工作压力为0.6MPa,大波纹管为8个波,小波纹管为16个波,连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

直管压力平衡式波纹补偿器对支座作用力的计算:

轴向弹性力:Fx=Kx(f*X)
式中:Kx——轴向刚度,N/mm
X ——轴向实际变形量mm

f——计算系数,当预变形(包括△X=0时)f=1/2。当不进行预变形时,f=1。
