校园监控POE以太网供电摄像机前端避雷器适用范围：

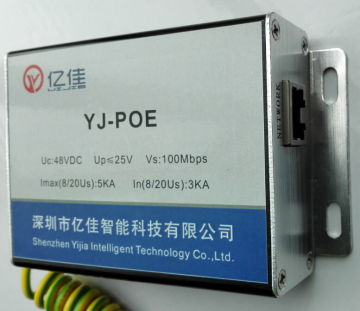

   YJ-POE型POE防雷器（以太网供电防雷器）是由电源防雷器、网络信号防雷器两部份集成的防雷器，主要用于保护敏感的以太网供电路及IP电话、POE网络监控设备等网络 终端，使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏;

校园监控POE以太网供电摄像机前端避雷器性能特点：

•采用电源+网络综合多级保护电路；

•核心部件选用国际名牌产品，性能优异；

•通流容量大,插损小、传输性能优越、无漏流；

•残压水平低，防护效果好；

•反应迅速、性能稳定、工作可靠；

•体积小，安装、使用方便、无须维护。

校园监控POE以太网供电摄像机前端避雷器主要性能参数：

电源防雷器部份性能参数

标称工作电压Uc  48V DC

标称放电电流In(8/20µs)     5kA

最大放电电流Imax(8/20µs) 10kA

保护水平Up(8/20µs,10kA)  ≤100V

RJ45网口防雷器部份性能参数

标称工作电压Un  5V

标称放电电流In(8/20µs)     5kA

最大放电电流Imax(8/20µs) 10kA

保护水平Up(8/20µs,3KA)   ≤25V（芯线---外壳/接地线）

适应数据传输速率       100Mbps

插入损耗       ≤0.5dB

接头形式-I/O RJ45

校园监控POE以太网供电摄像机前端避雷器其它参数

外壳       铝型材外壳，表面拉线氧化（黑色）

外形尺寸(mm)      112*40*25

安装方式       机箱、柜内安装

使用环境条件       温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km

校园监控POE以太网供电摄像机前端避雷器安装、接线：

根据防护需求，按离保护设备越近越好的原则进行安装，防雷器串接在被保护设备与信号通道之间。将来线与防雷器输入端相连接，将防雷器输出端与被保护设备相应接口连接，把防雷器的接地线与防雷系统接地排可靠连接。安装接线完毕，检查接线正确牢固后，接通电源即可投入使用。

校园监控POE以太网供电摄像机前端避雷器使用、维护：

•当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。

•本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
